- 特長
-
- 銅、ニッケルの無電解めっき～電解めっき、均一な膜厚で厚みの調整可能
- ロール状で500mmから1500ｍｍ幅のフィルムに連続めっき加工
- 基材：PET、PI、COPなど
- 黒化処理も可能
- 詳細仕様はご相談。各社と共同研究を進め、量産化に成功しています
- 用途
-
- フレキシブル配線基板
- タッチパネルなどの電極パネル
- ヒータ用配線フィルム
- 電磁波シールドフィルム など
デジタル化が進む多くの業界で、エレクトロニクス分野は大きな展開が期待されています。
私たちはこれまでの豊富な経験から得た独自の技術を生かし、エレクトロニクス分野で高機能・高品質な製品開発を進めています。
広幅＋連続＋めっき加工の事なら当社へ
繊維糸に銅めっきした、柔らかく・軽量・高屈曲で半田付けできる導電糸
| 品名 | 強度(N) | 太さ(mm) | 抵抗(Ω/m) | 屈曲耐久性※ | |
|---|---|---|---|---|---|
| (ピーコック) | 屈曲回数 / 試験後抵抗値(Ω/m) | ||||
| 銅めっき導電糸 | 10～100 | 0.05～0.6 | 2～15 | 20,000～50,000 | 4～22 |
| ＜金属線との比較（代表値）＞ | |||||
| ポリウレタン被膜軟銅線 | 6 | 0.18 | 1 | 1,200 | 断線 |
| 錫めっき導線 | 1 | 0.06 | 6 | 1,100 | 断線 |
※弊社測定方法による
繊維素材の柔軟性を活かした導電めっき布
「車載電子機器」「スマホ」「ゲーム機」「リチウムイオン電池の集電体」など多様な用途！

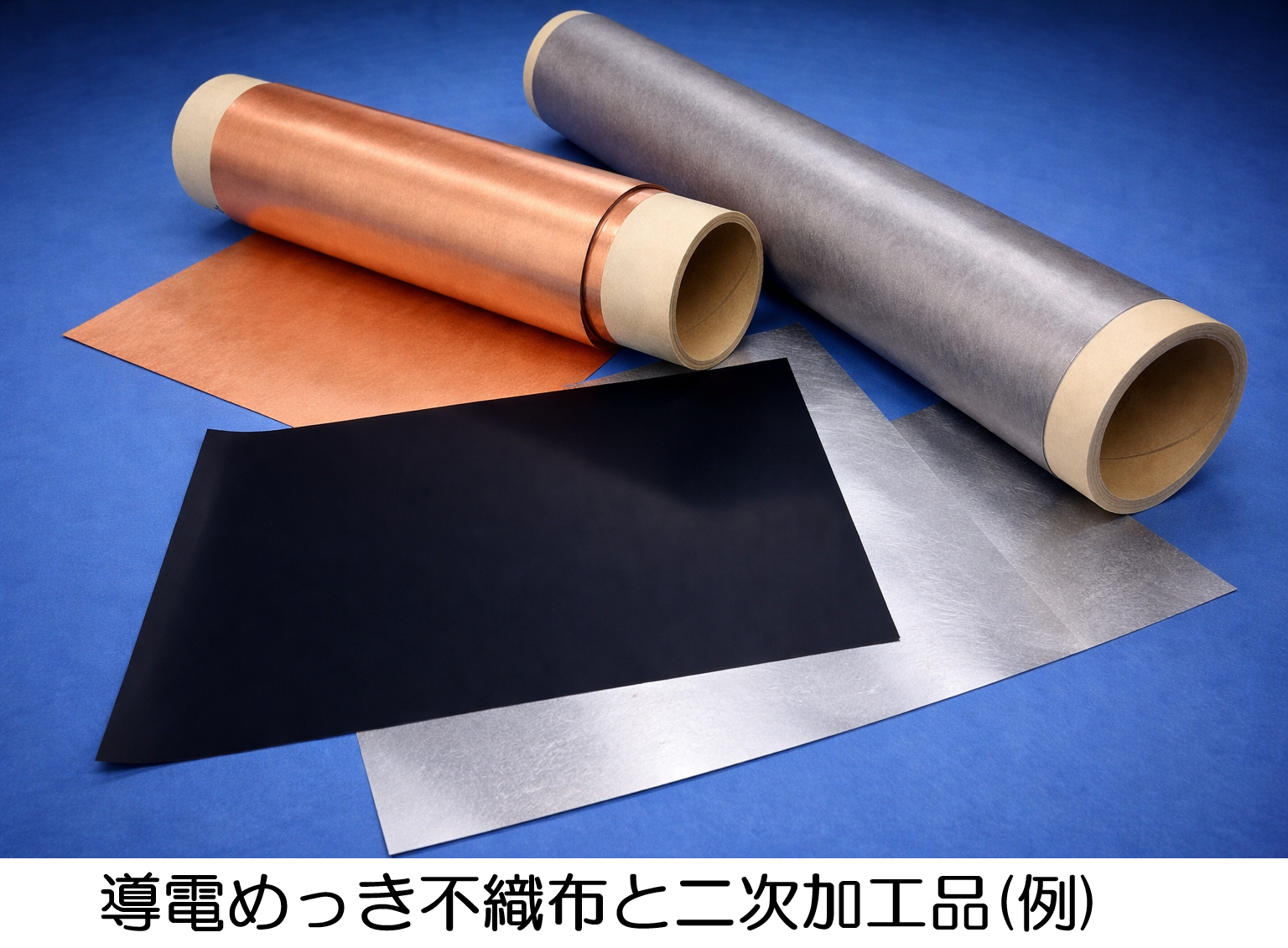

極薄の “8μm” “高耐熱” “高柔軟”な導電不織布
「驚くほど薄くて、布みたいに曲がる、汎用性の高い電磁波シールドがほしい」
製造現場のそんな思いに応えるため、ウラセが新開発したのが、「極薄」「高耐熱」「高柔軟」という多機能を付加した、新しい導電不織布です。
「製品を小型化するため、極薄の電磁波シールドがほしい」
「ガスケットやシールドシートを狭い隙間や複雑な形状に追従させたい」
「繰り返しの屈曲に強い電磁波シールドがほしい」
エレクトロニクスの進化を背景に、多様な課題を抱えるメーカー様の筐体設計チーム、EMI/EMC対策チーム、回路設計チームの皆さんに注目していただきたい製品です。
| ULC04-1C | ULC06-1C | ULC06-1 | ULC06-2C | ULC06-3C | |
|---|---|---|---|---|---|
| 金属膜 | 銅＆ニッケル | ← | ← | ← | ← |
| 目付（g/m2） | 32 | 32 | 32 | 22 | 14 |
| 表面抵抗値（Ω/sq） | 0.0125 | 0.0125 | 0.0125 | 0.05 | 0.3 |
| 厚み（㎛） | 8 | 10 | 18 | 18 | 18 |
| 引張り破断強度 : 経/緯(N/5cm) | 95/43 | 115/52 | 115/52 | 83/38 | 72/31 |
| 通気度（cc/cm2/sec） | 60 | 32 | 50 | 67 | 90 |

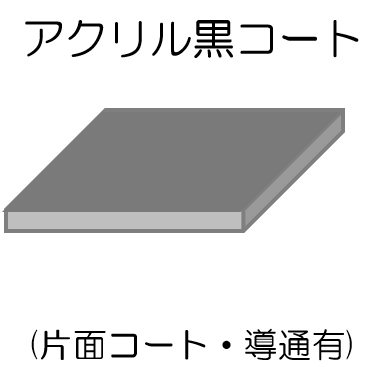

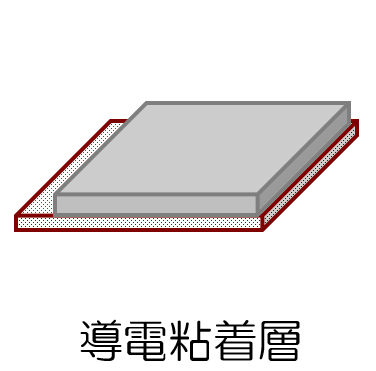

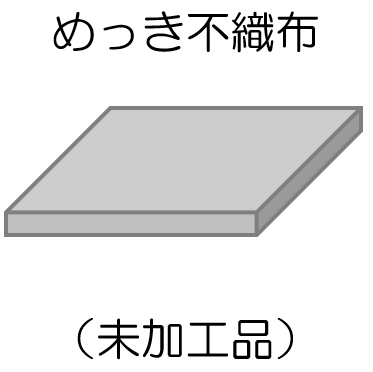

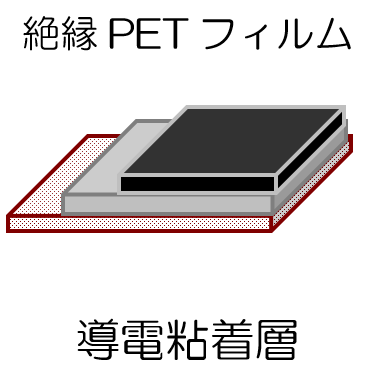

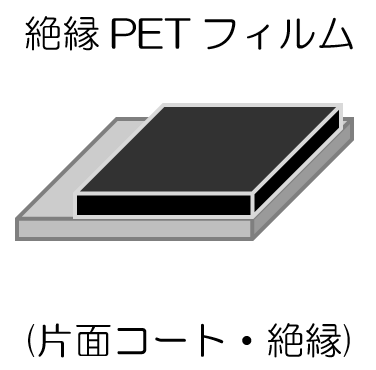

| P/N | ULC*** | ULC***B | ULC***N | ULC***T | ULC***TN |
|---|---|---|---|---|---|
| 構造図 |
|
|
|
|
|
センサーやマイクロチップなどをテキスタイル資材に組み込み、電気信号を伝送する機能を持たせたe-テキスタイルの開発が進められています。織物の特長である柔軟性と伸縮性を活かした商品ができます。
ウラセで加工した金属を被覆した伸縮導電テープやウエラブルラジオとして使用できます。
エレクトロニクス分野を支えるものとしてワイピングクロスや研磨布があります。精密機器や部材用として、研磨布は仕上研磨に、ワイピングは汚れ拭取りに使用され、いずれも極細繊維の基布でその要求に応えています。
